一．前言
      動供總廠給水三部6號泵站301號泵組，從2017年9月4日至10月16日的點檢數據看，發現泵測點振動趨勢變大，下面分析下其原因。

二．設備基本信息
      電機：520kW、985rpm；
      泵類型：單級泵；
      聯軸器：彈性柱銷螺栓；
      泵軸承廠商型號：NSK6310；
      軸承6310 缺陷頻率（單位:Hz）；內滾道：4.91，外滾道：3.08，滾子：2.07，保持架：0.38；

三．數據分析

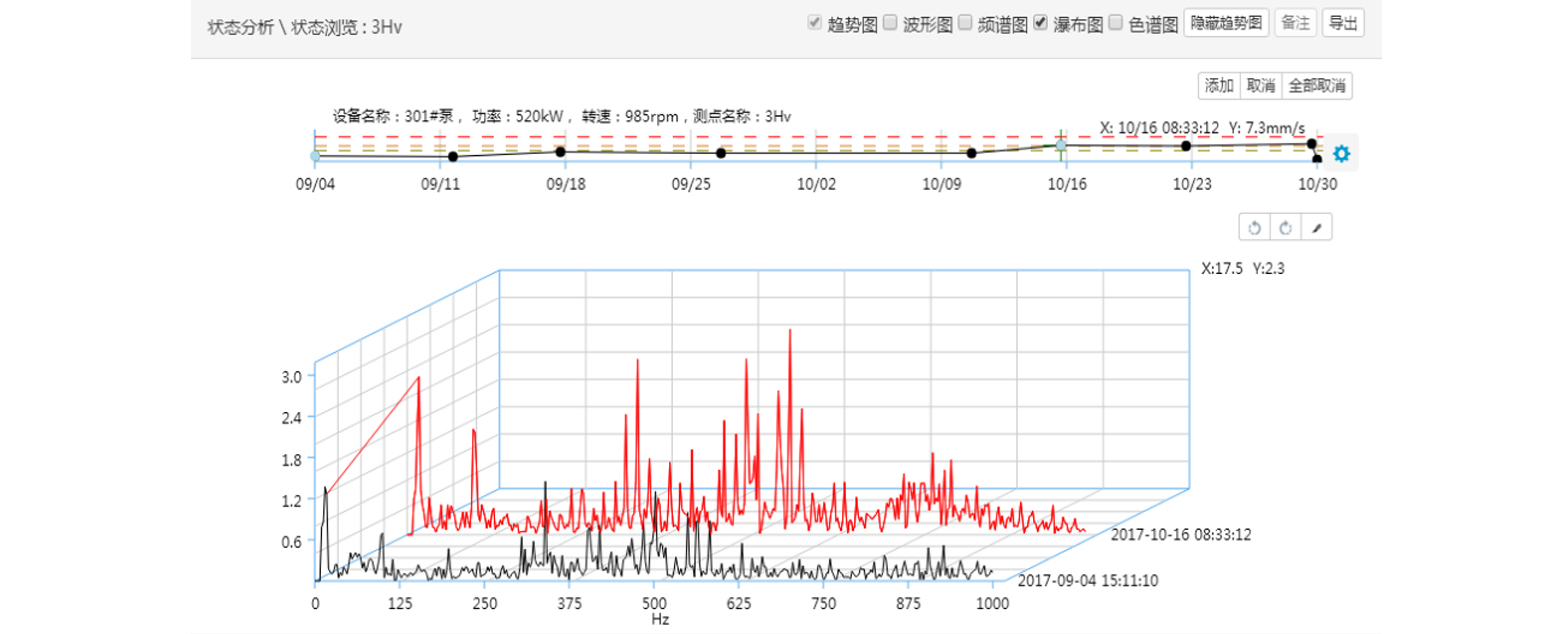

      由下圖可見，從2017年9月4日至10月16日測點3HV的數據看，10月16日頻譜圖中100Hz以上的譜線的幅值比9月4日顯著上升。

3Hv瀑布圖

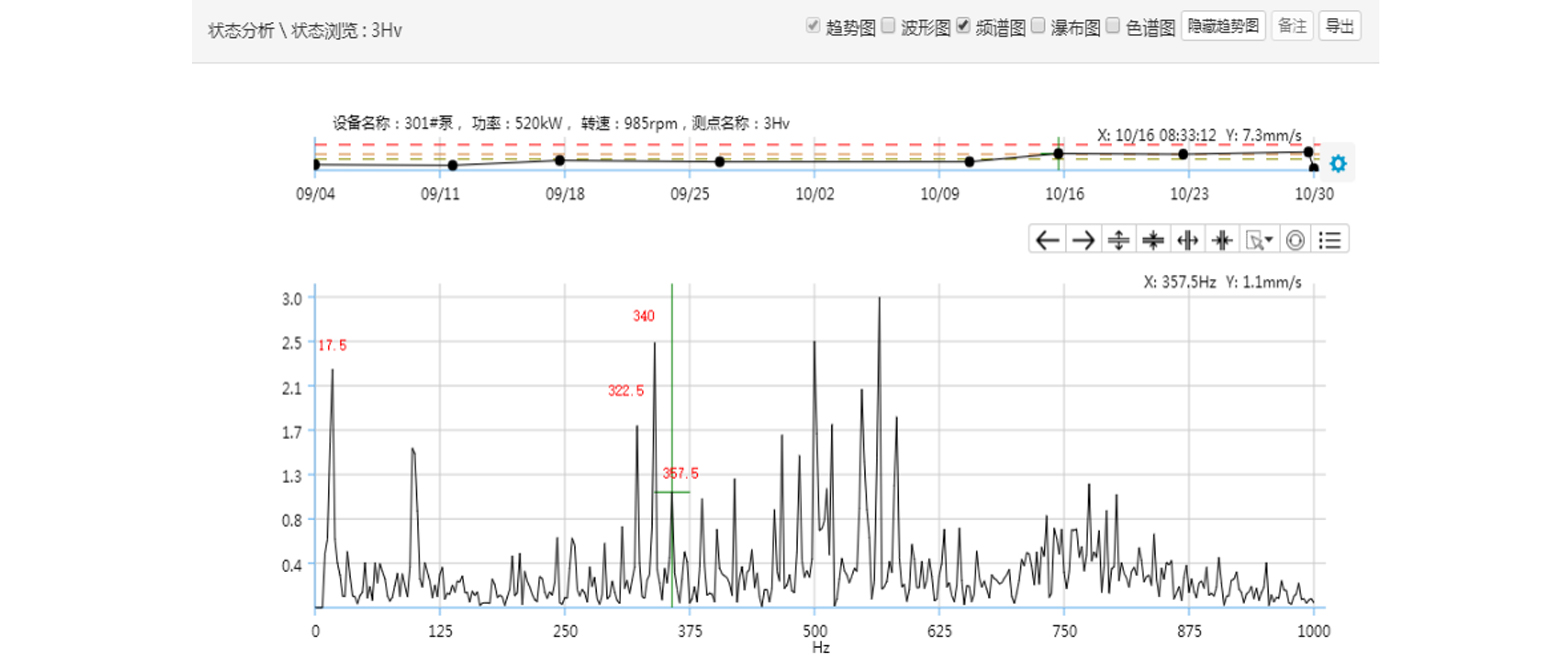

      由下圖可見，泵轉頻17.5Hz，經計算內滾道缺陷頻率的諧頻約為340Hz，外滾道缺陷頻率的諧頻約為322.5Hz。這兩張圖就很清楚的說明，滾道被磨損。

3Hv 10/16頻譜圖

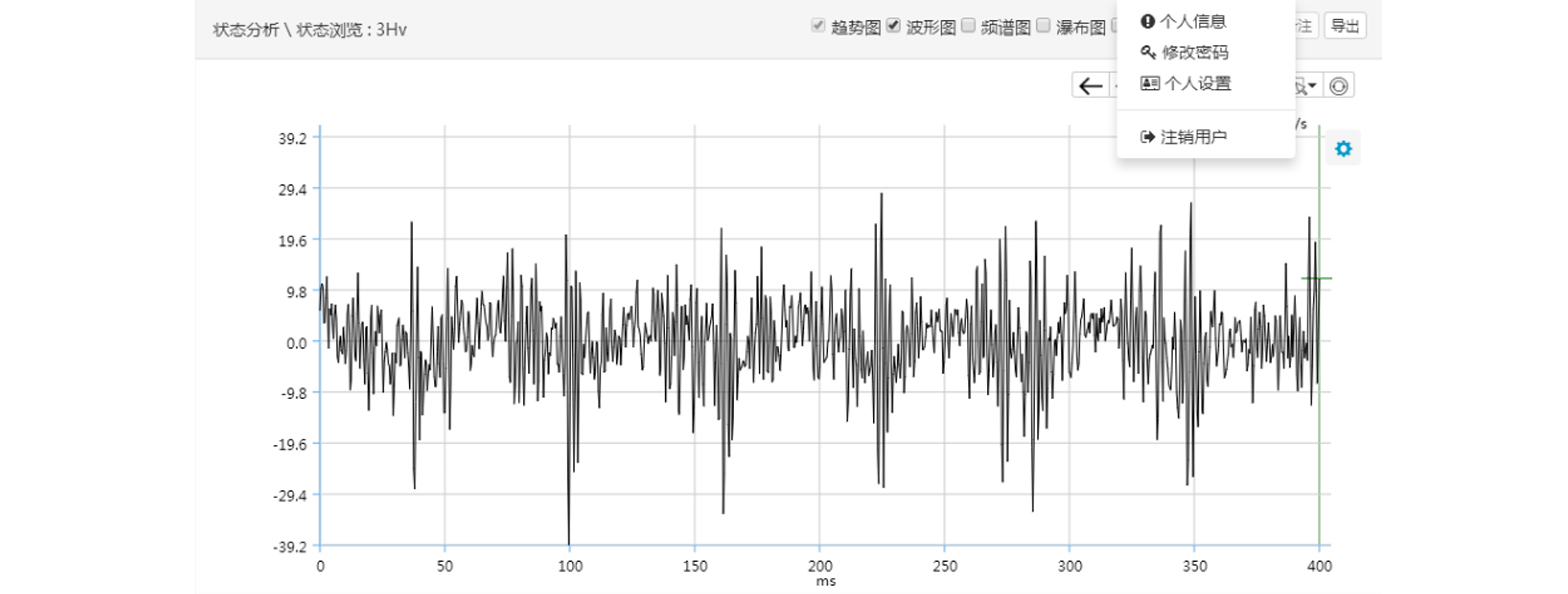

      由下圖可見，軸承的波形圖如同熱帶魚，也說明軸承有問題。

3Hv時域波形

      預防措施：因此10月下旬，報告了設備部門提醒其注意。10月30號日，設備部門及時換了泵的內軸承。

四．檢查結果

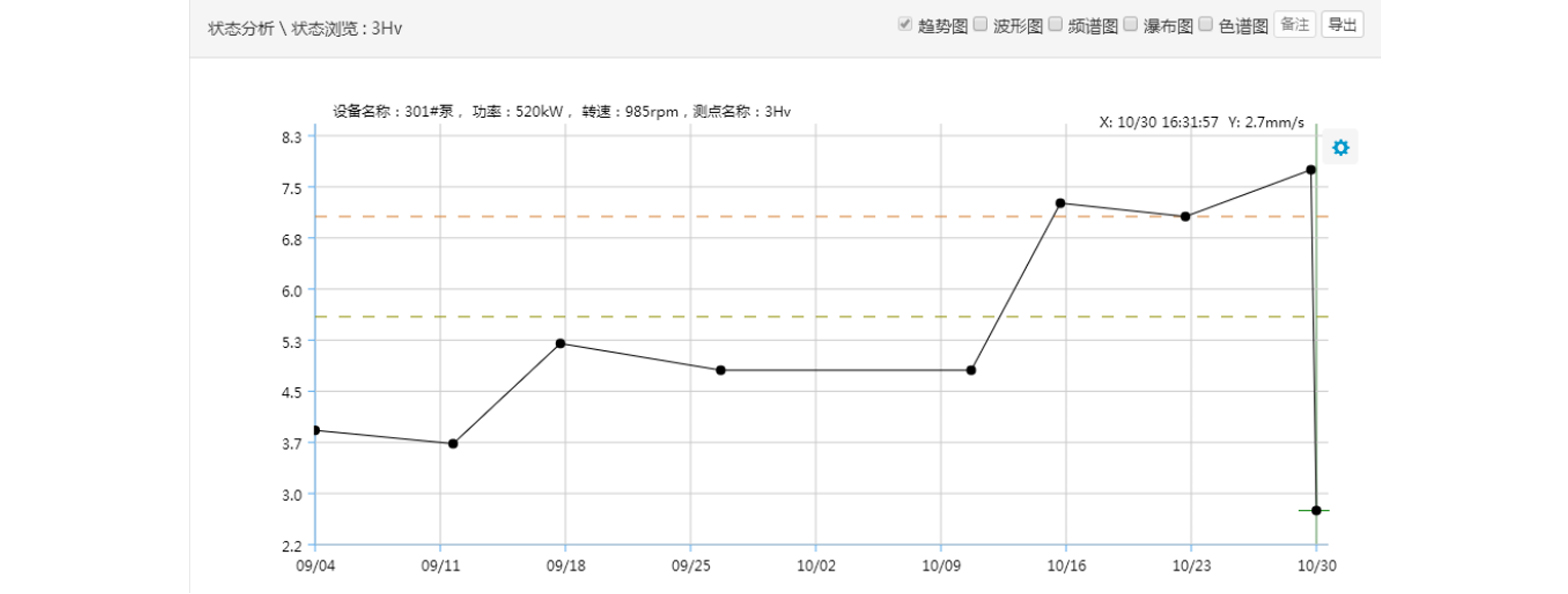

      1.由下圖可見，測點3HV的趨勢圖，10月30號振動值跌到最低值。

3Hv趨勢圖

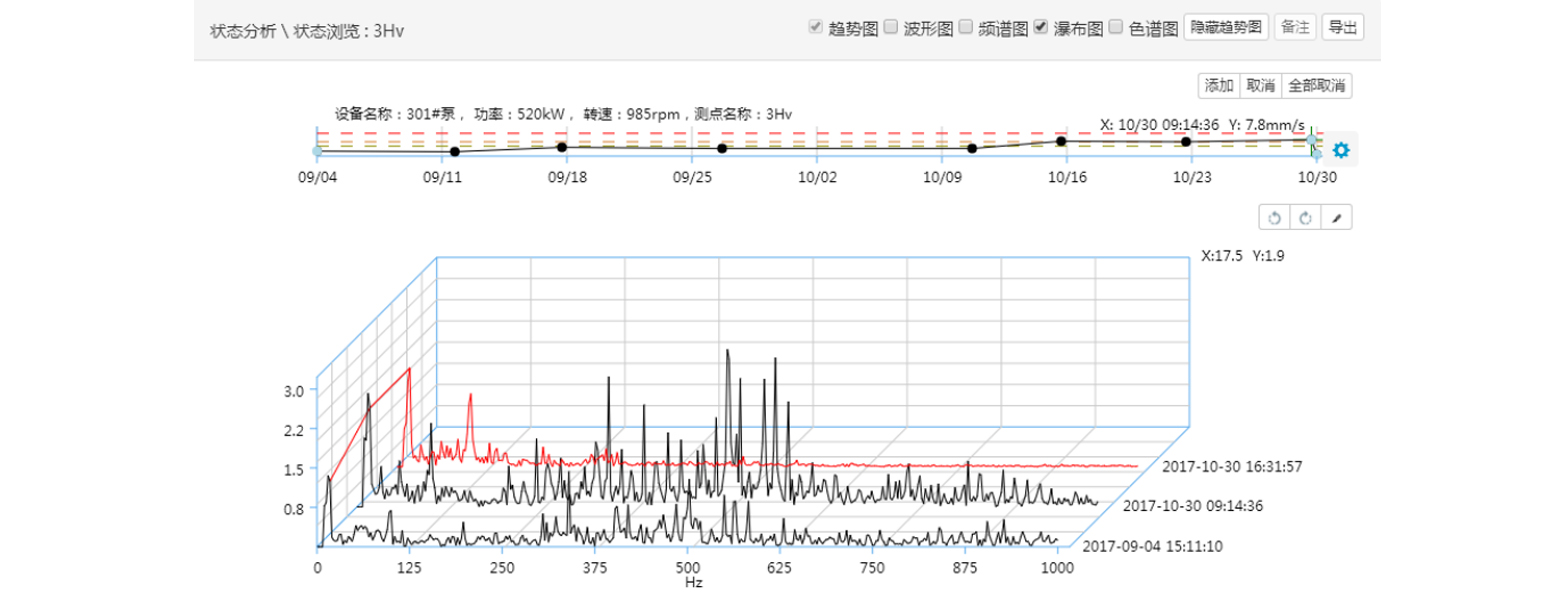

      2.由下圖可見，測點3HV的瀑布圖，10月30號頻譜圖，100Hz以上的譜線光滑，雜波消失。

測點3Hv瀑布圖

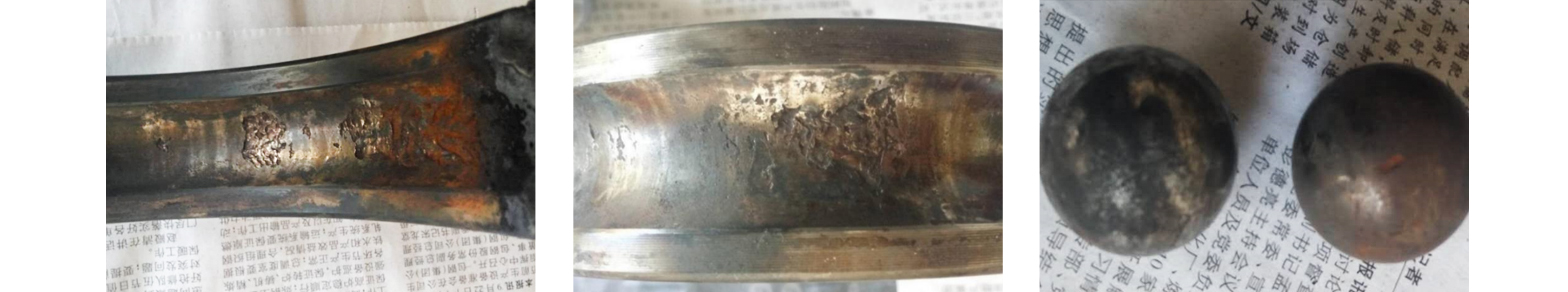

      3.由下圖可見，軸承的內外滾道多處被磨損，有電蝕和小凹坑，滾珠稍有磨損。

五．小結

      軸承的部件有缺陷，在圖譜上是可以顯示出來的，這次換下的軸承就證明了這一點，或許，這個軸承還可以用段時間，前提是，要保證保持架是完好的，振動幅值在允許范圍之內。
